Čo je praskajúca trubica (žiariaca cievka)?

Krakovacia trubica, tiež známa ako sálavá cievka, je odstredivo odlievaná žiaruvzdorná zliatinová rúrka inštalovaná vo vnútri sálavej časti etylénovej pyrolýznej pece. Procesná surovina a para prechádzajú cez túto cievku, zatiaľ čo pec okolo nej horí, a stena rúry prenáša extrémne teplo do prúdiaceho plynu, takže molekuly uhľovodíkov sa rozpadajú na etylén, propylén a iné olefíny s nižšou hmotnosťou. Stručne povedané, krakovacia trubica je fyzická stena reaktora, kde v skutočnosti dochádza k tepelnému praskaniu.

Kde sálavá cievka sedí v praskajúcej peci

Pec na krakovanie etylénu je vo všeobecnosti rozdelená na dve zóny: konvekčnú sekciu, kde sa prívod a para predhrievajú spalinami, a sálavú sekciu, kde je krakovacia trubica zavesená vertikálne a vystavená priamo plameňom horáka. Žiarivá cievka je ohnutá do serpentínového tvaru alebo konfigurácie v tvare U a je spojená spätnými ohybmi, čo umožňuje, aby sa do kompaktného ohniska zmestila dlhá reakčná dráha. Výstupné teploty na výstupe z cievky zvyčajne dosahujú 1050 až 1150 stupňov Celzia, zatiaľ čo samotný plášť rúrky môže byť ešte teplejší, a preto je výber materiálu tým najdôležitejším konštrukčným rozhodnutím pre tento komponent.

Materiály a konštrukčné prvky, ktoré definujú praskajúcu rúrku

Pretože cievka pracuje na hranici toho, čo môže kov vydržať, krakovacie rúrky sa vyrábajú z odstredivo odlievaných zliatin niklu a chrómu, a nie zo štandardnej uhlíkovej ocele. Proces odlievania vytvára jemnú, hustú zrnitú štruktúru, ktorá odoláva deformácii pri tečení počas rokov nepretržitej prevádzky.

• Vysoká tepelná a mechanická pevnosť, aby vydržala opakované tepelné cykly bez vydutia alebo ochabnutia.
• Odolnosť proti korózii a koksovaniu z prémiových zliatin, ktoré obmedzujú usadzovanie uhlíka a usadzovanie vodného kameňa na vnútornej stene.
• Optimalizovaná geometria trubice, ktorá podporuje rovnomerné rozloženie teploty a znižuje lokalizované horúce miesta.
• Pevné rozmerové tolerancie, takže cievka sa čisto integruje s existujúcimi zberačmi a závesmi pece.
• Vlastné dimenzovanie dĺžky, vonkajšieho priemeru a hrúbky steny tak, aby zodpovedalo konkrétnej prevádzke pece a typu suroviny.

Praskajúca trubica (žiariaca cievka) vs. konvekčná cievka

Je ľahké zameniť sálavú cievku s rúrkou konvekčnej sekcie, ale tieto dva komponenty plnia v tej istej peci veľmi odlišné úlohy.

Séria krakovacích rúr Tuopu a súvisiacich pecí

Okrem samotnej sálavej cievky sa kompletná krakovacia pec opiera o niekoľko zladených rúrkových komponentov, od reformovacích rúr po rúrkové plechy, všetky vyrobené podľa rovnakých zliatinových a rozmerových noriem pre konzistentný tepelný systém.

Preskúmajte sortiment rúr pre pece

Výber súvisiacich odstredivo odlievaných komponentov pecí navrhnutých pre petrochemické, rafinérske a DRI aplikácie.

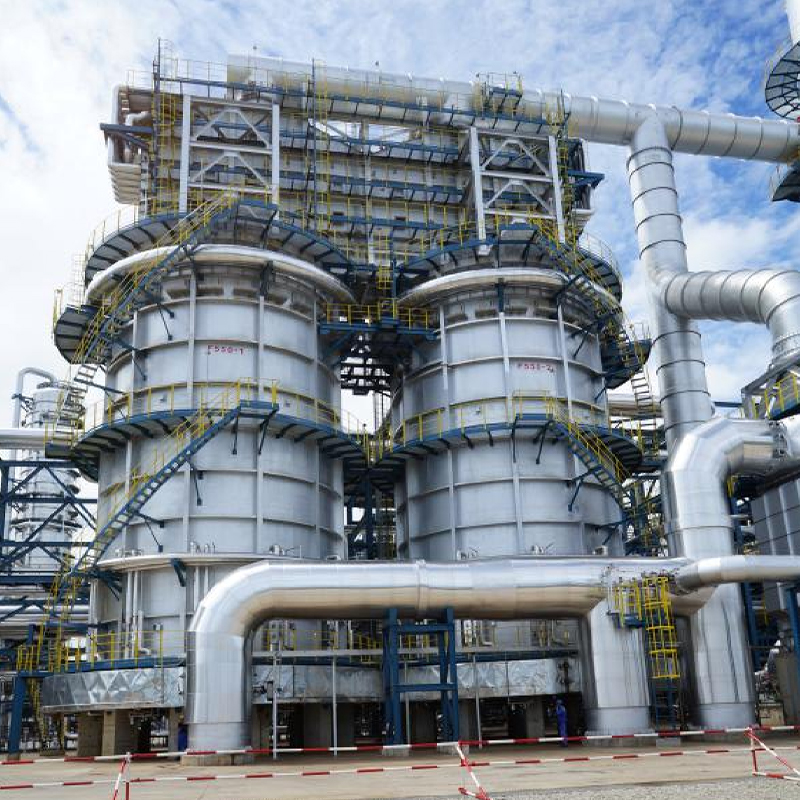

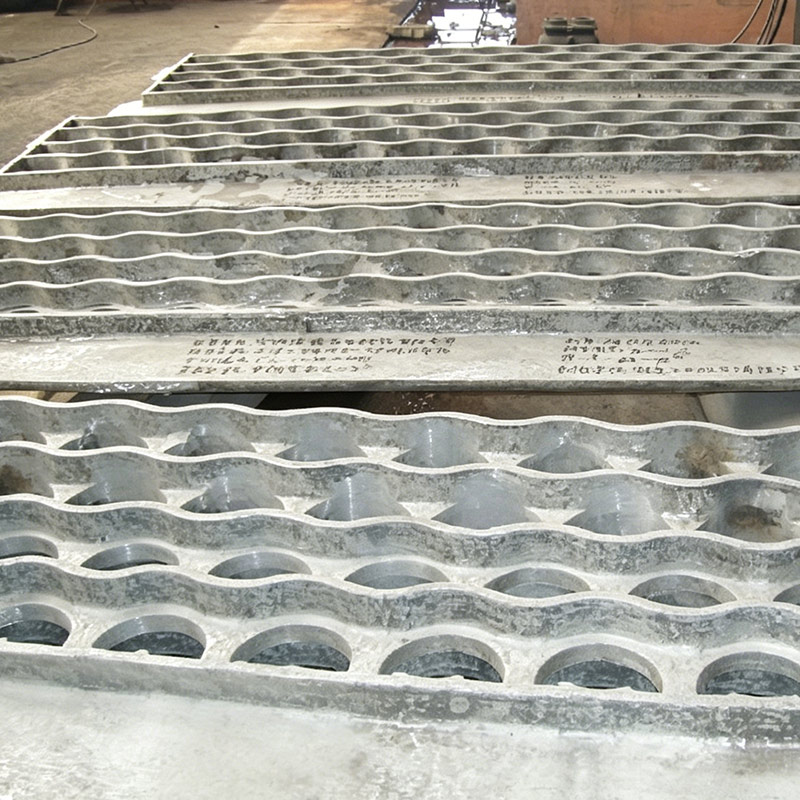

Trubkový plech Časti pece Reformátorská trubica Reformátorská trubica DRI Reformer Tube Priemysel DRI Etylénová krakovacia pec Chemický priemysel Hydrokrakovací ohrievač Priemysel spracovania ropy

Typické aplikácie praskajúcich rúrok

Sálavé cievky nie sú obmedzené na jeden proces; používajú sa všade tam, kde sa uhľovodíky musia rozkladať za kontrolovaných podmienok vysokej teploty.

• Pece na výrobu etylénu a propylénu v petrochemických závodoch.
• Jednotky na pyrolýzu uhľovodíkov spracúvajúce naftu, etán alebo LPG suroviny.
• Chemické spracovateľské závody, ktoré vyžadujú odolné, vysokovýkonné krakovacie komponenty.
• Veľké petrochemické projekty, kde presná regulácia teploty predlžuje životnosť komponentov a chráni nadväzujúce zariadenia.

Ako si vybrať správnu krakaciu trubicu pre pec

Výber vhodnej sálavej cievky začína surovinou a navrhovanou dĺžkou chodu pece medzi cyklami odkoksovania. Ľahšie suroviny, ako je etán, vo všeobecnosti umožňujú dlhšie dĺžky chodu a môžu tolerovať užší vývrt rúr, zatiaľ čo ťažšie suroviny, ako je ťažký benzín, produkujú viac koksu a často vyžadujú väčšie priemery a zliatiny so silnejšou povrchovou úpravou proti koksovaniu. Hrúbka steny musí brať do úvahy aj životnosť pri pretrhnutí napätím pri maximálnej projektovanej teplote, pretože aj malé zvýšenie teploty plášťa môže výrazne skrátiť životnosť. Kupujúci by mali pred inštaláciou potvrdiť kvalitu odstredivého odlievania, certifikáty o chemickom zložení a správy o rozmerovej kontrole.

Úvahy o údržbe a životnosti

Praskajúce rúry sa zhoršujú predovšetkým nauhličovaním, tečením a namáhaním súvisiacim s koksom, a nie náhlym zlyhaním, preto je nevyhnutná plánovaná kontrola. Pravidelné odstraňovanie koksu, či už spaľovaním parou-vzduch alebo mechanickým praním, udržuje vnútorný povrch čistý a zabraňuje tomu, aby prebytočný koks izoloval stenu rúry a vynútil vyššie rýchlosti spaľovania. Periodické meranie hrúbky steny a metalurgický odber vzoriek pomáhajú operátorom plánovať výmenu trubice pred neplánovaným odstavením, čím chráni bezpečnosť aj kontinuitu výroby.
