PECOVÁ ČASŤ predstavuje základné štrukturálne a funkčné komponenty priemyselných vykurovacích systémov slúžiacich petrochemickému, uhoľnému chemickému priemyslu a rafinérskemu priemyslu. Tieto komponenty priamo určujú tepelnú účinnosť, prevádzkovú stabilitu a životnosť vykurovacích pecí. Tuopu Industry (Jiangsu) Co., Ltd., ako profesionálny výrobca vykurovacích pecí a rúr pre pece na odstredivé liatie v Číne, je držiteľom statusu prvého dodávateľa u SINOPEC, PetroChina, CNOOC a certifikácie kvalifikovaného dodávateľa od Sinochem Group. Spoločnosť dodáva náhradné diely pecí pre pece na krakovanie etylénu, reformátory na výrobu vodíka, ohrievače styrénových jednotiek, ohrievače CDU a VDU, reformátory typu štyri v jednom a zostavy rúr reformátora DRI.
Základné produktové portfólio
Tuopu Industry (Jiangsu) Co., Ltd. prevádzkuje rozsiahlu základňu na výrobu vykurovacích telies, inteligentné zariadenie na výrobu rúr pecí a dokovaciu stanicu s rolovacím/vyťahovacím zariadením, čo umožňuje komplexné možnosti od návrhu a výroby až po EPC kontrakty. Spoločnosť prísne dodržiava normy API 560 pre vykurovacie telesá vo všeobecných rafinérskych službách. Jej portfólio dielov vykurovaných ohrievačov zahŕňa štyri hlavné kategórie:
| Kategória produktu | Hlavná funkcia | Rozsah aplikácie |

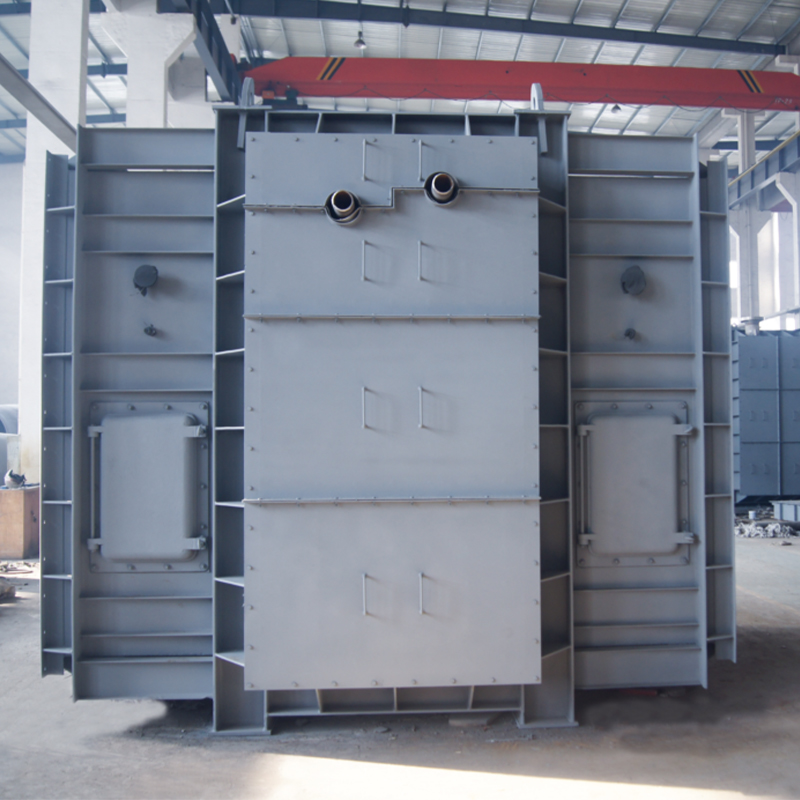

| Modul konvekčnej sekcie | Predhrieva procesnú kvapalinu prostredníctvom konvekčného prenosu tepla a znižuje teplotu spalín | Etylénové krakovacie pece, vodíkové reformátory, atmosférické a vákuové destilačné jednotky |
| Trubkový plech | Podporuje a zaisťuje rúry pece pri vysokej teplote a vysokom tlaku | Konvekčné profilové rúrky, sálavé profilové rúrky |

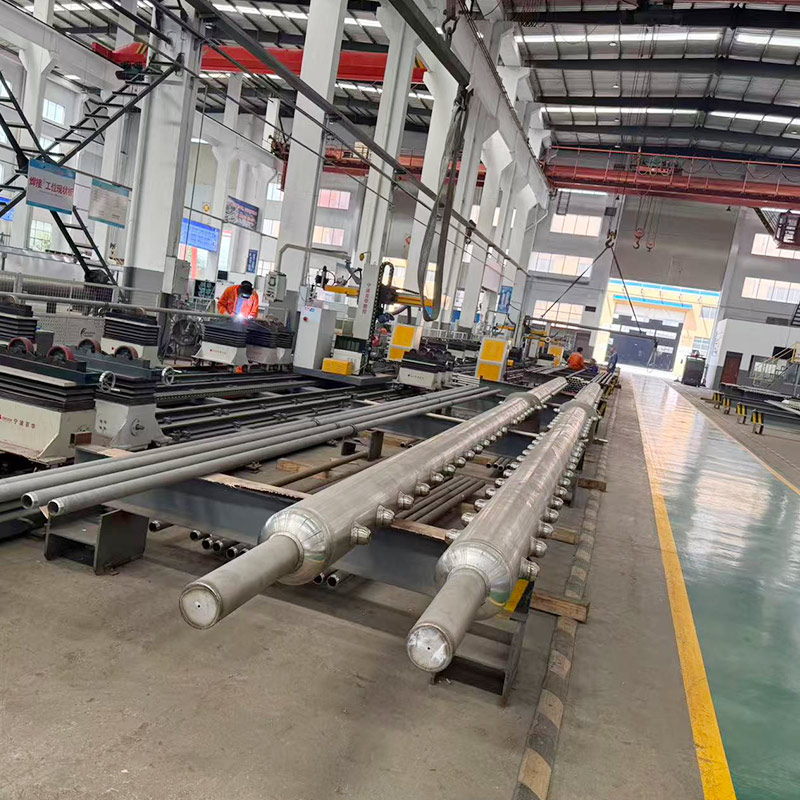

| Rozdeľovač | Distribuuje alebo zhromažďuje procesnú tekutinu cez viaceré prietokové cesty, aby sa zabezpečila rovnomerná distribúcia | Zberné rúrky reformátora, rozvodné zberače krakovacej pece |
| Séria príslušenstva pre pece | Konštrukčné komponenty, podpery žiaruvzdorného obloženia a tesniace zostavy | Všeobecné podporné systémy priemyselných ohrievačov |
Technické náležitosti modulov konvekčnej sekcie
Konvekčná sekcia slúži ako kritická zóna výmeny tepla, kde spaliny opúšťajúce sálavú sekciu pokračujú v prenose tepelnej energie. Podľa požiadaviek API 560 musia konštrukcie konvekčných sekcií pojať priestor pre dva budúce rady rúrok a zahŕňať opatrenia na vyfukovanie sadzí, parné dúchanie alebo umývanie vody. Tuopu Industry (Jiangsu) Co., Ltd. vyrába moduly konvekčných sekcií využívajúce rebrované rúrky alebo rúrky s hrotmi na rozšírenie plochy povrchu prenosu tepla a výrazné zvýšenie tepelnej účinnosti. API 560 špecifikuje, že hrúbka plechu konvekčnej rúrky nesmie byť menšia ako 1/2 palca (približne 12,7 mm), pričom žiaruvzdorné izolačné vrstvy zabezpečujú, že teploty vonkajšieho plášťa nepresiahnu 180 stupňov Fahrenheita (približne 82 stupňov Celzia).
V praktických inžinierskych aplikáciách banky konvekčných rúrok zvyčajne využívajú striedavé usporiadanie s rozstupom rúrok založených na štandardných násobkoch nominálneho priemeru. Moduly konvekčných sekcií Tuopu Industry (Jiangsu) Co., Ltd. boli široko nasadené v rekonštrukciách a projektoch na zelenej lúke pre veľké rafinérske a petrochemické podniky, kde osvedčené inžinierske riešenia účinne riešia vysokoteplotnú sulfidáciu, koróziu zanášania a ďalšie typické servisné problémy.
Výber materiálu pre rúrkové plechy a rozdeľovače
Rúrkové plechy fungujú ako štrukturálne podpery pre systémy rúr pecí, ktoré nepretržite pracujú v prostredí s vysokou teplotou, vysokým tlakom a korozívnym prostredím. Rúrkové plechy z liatej ocele ponúkajú vynikajúcu odolnosť voči tečeniu pri vysokej teplote a štrukturálnu pevnosť, vďaka čomu sú preferovanou voľbou pre ohrievače na petrochemický ohrev. API 560 stanovuje jasné materiálové požiadavky: keď konštrukčné teploty podpery prekročia 1200 stupňov Fahrenheita (približne 649 stupňov Celzia) a obsah vanádu a sodíka v palive presahuje 100 častíc na milión, podpery musia byť buď pokryté 50 milimetrami liateho žiaruvzdorného materiálu s vysokou hustotou, alebo musia byť vyrobené zo špeciálnych zliatinových materiálov.
Komponenty potrubia z nehrdzavejúcej ocele vykonávajú funkcie distribúcie a zberu tekutín v rámci petrochemických jednotiek. Podľa dodatočných ustanovení API 560 Druhé vydanie sa rozdeľovače umiestnené vo vnútri zberných skríň musia vybrať pre rovnaký konštrukčný tlak ako spojovacie rúrky, pričom konštrukčná teplota sa rovná maximálnej prevádzkovej teplote kvapaliny v tomto mieste plus minimálne 50 stupňov Celzia. Tuopu Industry (Jiangsu) Co., Ltd. vyrába rozdeľovače z nehrdzavejúcej ocele akosti vrátane 304, 321, 316 a 316L, s vonkajšími priemermi v rozsahu od 18 mm do 610 mm a hrúbkami steny od 6 mm do 50 mm, ktoré spĺňajú rôzne požiadavky na strednotlakové a nízkotlakové prepravné potrubia.
Nosný systém príslušenstva pece
Séria príslušenstva pre pece zahŕňa konštrukčné oceľové komponenty, kotvy žiaruvzdorného obloženia, dilatačné škáry, tesniace zostavy a prístupové dvierka. Aj keď sa toto príslušenstvo priamo nezúčastňuje prenosu tepla, významne ovplyvňuje celkovú integritu tesnenia pece, tepelnú účinnosť a dostupnosť údržby. Tuopu Industry (Jiangsu) Co., Ltd. prísne implementuje technické špecifikácie API 560 týkajúce sa požiadaviek na kotevný materiál (minimálna nehrdzavejúca oceľ typu 304), umiestnenie dilatačných škár a postupy žiaruvzdornej konštrukcie, aby sa zabezpečila spoľahlivosť produktu počas celého životného cyklu.
Spoločnosť prevádzkuje inteligentnú výrobnú linku v rámci svojej rozsiahlej výrobnej základne vykurovaných ohrievačov, čím dosahuje komplexnú kontrolu kvality od kontroly surovín, presného odlievania a obrábania až po testovanie hotových výrobkov. Ako prvotriedny dodávateľ pre SINOPEC, PetroChina a CNOOC spoločnosť Tuopu Industry (Jiangsu) Co., Ltd. vyvážala produkty na zámorské trhy, pričom nazbierala rozsiahle skúsenosti s realizáciou projektov v špičkových aplikáciách vrátane sálavých cievok pre pece na krakovanie etylénu a zostáv reformovacích rúrok.
Pokyny pre výber komponentov ohrievača
Pri výbere náhradných dielov pece je nevyhnutné komplexné vyhodnotenie konštrukčných podmienok, charakteristík médií, prevádzkových cyklov a stratégií údržby. Nasledujúca tabuľka sumarizuje kľúčové referenčné faktory výberu pre hlavné komponenty:
| Komponent | Kľúčové parametre výberu | Bežné materiály |
| Modul konvekčnej sekcie | Plocha prenosu tepla, teplota spalín, počet radov rúrok, rozšírený typ povrchu | Uhlíková oceľ, rebrované rúrky z legovanej ocele |
| Trubkový plech | Konštrukčná teplota, návrhový tlak, vzor otvorov v rúre, prídavky na koróziu | Oceľ liata, nehrdzavejúca oceľ |
| Rozdeľovač | Prietok kvapaliny, menovitý tlak, teplotný rozsah, korozívne médiá | Nerezová oceľ 304/316/316L |
| Príslušenstvo pre pece | Žiaruvzdorná trieda, konštrukčné zaťaženie, požiadavky na tesnenie, prístup k údržbe | Uhlíková oceľ, nehrdzavejúca oceľ, žiaruvzdorné materiály |
Často kladené otázky
01
Aký je hlavný rozdiel medzi modulmi konvekčných sekcií a sálavými sekciami
Moduly konvekčnej sekcie sa spoliehajú na konvekčný prenos tepla ako dominantný mechanizmus, pričom procesná tekutina vstupuje do konvekčnej sekcie na predhriatie pred prúdením do sálavej sekcie. Sálavé sekcie využívajú na vykurovanie priame žiarenie plameňa. Konvekčné sekcie pracujú pri nižších teplotách spalín a typicky využívajú rúrky s predĺženým povrchom, ako sú rebrované alebo výstužné rúrky na zlepšenie prenosu tepla, zatiaľ čo sálavé časti musia odolávať vyšším hustotám tepelného toku.
02
Aké výhody ponúkajú rúrkové plechy z liatej ocele oproti zváraným rúrovkám
Rúrkové plechy z liatej ocele sa vyznačujú integrálnou konštrukciou bez defektov zvaru a poskytujú vynikajúcu odolnosť voči tečeniu pri vysokej teplote, čo je obzvlášť dôležité pre prevádzkové podmienky pri vysokých teplotách a vysokom tlaku. Zvárané rúrkové plechy sú náchylné na praskanie zvaru pri predĺženom tepelnom cykle, zatiaľ čo štrukturálna kontinuita rúrok z liatej ocele tieto riziká účinne zmierňuje.
03
Aké sú typické aplikácie nerezových rozdeľovačov v petrochemických jednotkách
Rozdeľovače z nehrdzavejúcej ocele sa široko používajú pri distribúcii suroviny pre pece na krakovanie etylénu, zber procesného plynu pre vodíkové reformátory a extrakciu bočným ťahom pre jednotky na atmosférickú a vákuovú destiláciu. Triedy 304 a 316L sa zameriavajú na všeobecnú koróziu a médiá s obsahom chloridov v náročných prevádzkových prostrediach.
04
Aké sú základné konštrukčné požiadavky API 560 na vyhrievané komponenty ohrievača
API 560 pokrýva návrh procesu, návrh spaľovania, mechanický návrh, výber materiálu, kontrolu výroby a uvedenie inštalácie do prevádzky. Kľúčové požiadavky zahŕňajú minimálnu hrúbku rúrkového plechu, kotviace materiály žiaruvzdorného obloženia, teplotné rozpätia konštrukcie potrubia, ustanovenia o expanzii konvekčnej časti a teplotné limity vonkajšieho plášťa.
05
Aký je typický cyklus výmeny komponentov ohrievača
Cykly výmeny závisia od prevádzkových podmienok, korozívnosti média a postupov údržby. Moduly konvekčných sekcií zvyčajne vyžadujú hodnotenie kontroly každých 5 až 8 rokov, zatiaľ čo rúrkové plechy a rozdeľovače môžu za normálnych prevádzkových podmienok dosiahnuť viac ako 10 rokov. Vysokoteplotná sulfidácia, nauhličovanie a tepelná únava predstavujú primárne faktory zlyhania; pravidelné nedeštruktívne testovanie efektívne predlžuje životnosť.
06
Ako zistiť, kedy je potrebné vymeniť rúrkové plechy
Výmena rúrkového plechu by sa mala zvážiť, ak sú dodržané nasledujúce podmienky: oválnosť otvoru rúrky presahujúca toleranciu, poškodenie tesniaceho povrchu spôsobujúce netesnosť, zmenšenie hrúbky steny presahujúce prípustnú koróziu alebo šírenie trhlín dosahujúce kritické rozmery. Tuopu Industry (Jiangsu) Co., Ltd. odporúča vykonávať ultrazvukové meranie hrúbky a testovanie penetrácie počas každoročných odstávok údržby.
