Výber ohrievača: Typy a aplikácie v petrochemickom priemysle

Výber ohrievača pre petrochemický priemysel sa musia sústrediť na tri základné dimenzie: procesné požiadavky, štandardy tepelnej účinnosti a súlad s bezpečnosťou. Tuopu Industry (Jiangsu) Co., Ltd., ako dodávateľ prvej úrovne pre SINOPEC, PetroChina a CNOOC, pokrýva celý rad produktov vrátane pecí na krakovanie etylénu, reformátorov na výrobu vodíka a ohrievačov styrénových jednotiek, s plnou možnosťou EPC kontraktov od návrhu procesného balíka až po spustenie závodu. Moderné petrochemické ohrievače dosahujú tepelnú účinnosť presahujúcu 85 % vďaka optimalizovanému rozloženiu tepelnej záťaže medzi sálavou a konvekčnou sekciou, vysoko účinným horákom a systémom spätného získavania odpadového tepla.

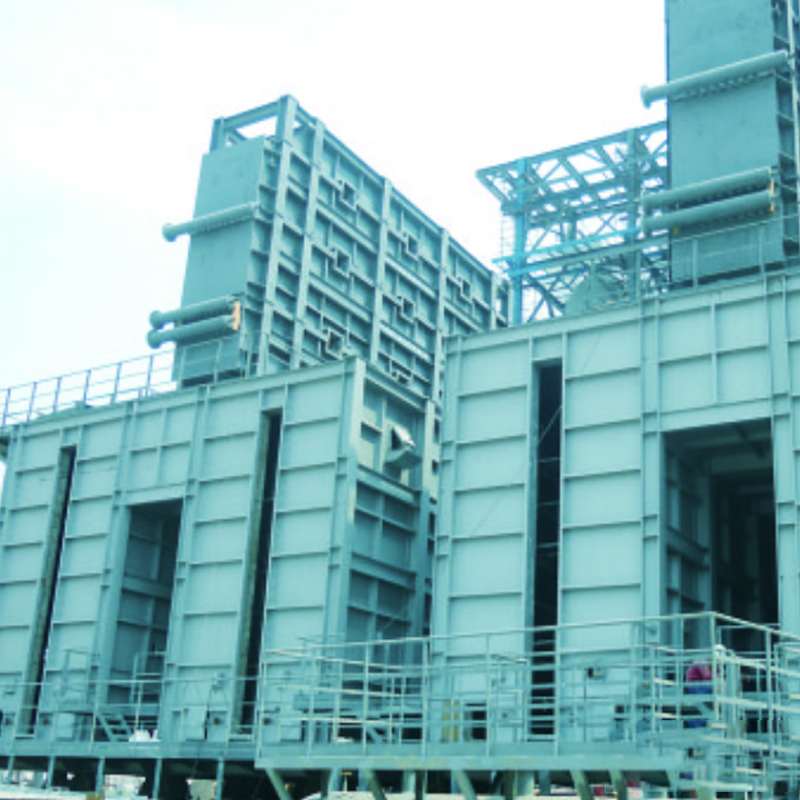

Typy jadier a inžinierske aplikácie

Petrochemické ohrievače sú rozdelené do viacerých štruktúrnych foriem na základe procesných požiadaviek. Tuopu Industry vykonáva prispôsobený dizajn podľa špecifikácií rôznych poskytovateľov licencií na procesy. Medzi hlavné typy patria skriňové pece, valcové pece a vertikálne pece.

V skriňových ohrievačoch procesné kvapaliny v sálavých sekciách pohlcujú teplo predovšetkým priamym žiarením plameňov, zatiaľ čo konvekčná sekcia odovzdáva teplo prúdením spalín. Valcové pece sa zvyčajne vyznačujú zvisle usporiadanými sálavými rúrami, pričom niektoré modely využívajú dizajn špirálových cievok vhodný pre priestorovo obmedzené inštalácie. Vertikálne pece optimalizujú pomer výšky pece k priemeru, čím sa dosahujú veľké plochy prenosu sálavého tepla v rámci obmedzeného priestoru na zemi.

Z hľadiska prívodu spaľovacieho vzduchu zahŕňajú konštrukčné návrhy štyri režimy: prirodzený ťah, nútený ťah, indukovaný ťah a vyvážený ťah. Nútený ťah využíva ventilátory na zvýšenie rýchlosti vzduchu a zlepšenie miešania paliva a vzduchu. Prirodzený ťah závisí od rozdielu hustoty plynov vo vnútri a mimo komína, aby sa vytvorilo sanie. Vyvážený ťah využíva ventilátory s núteným aj indukovaným ťahom pre presné riadenie spaľovania. Tuopu Industry vyberá optimálnu schému vetrania na základe podmienok na mieste projektu, nadmorskej výšky, klímy a charakteristík paliva.

85 %

Tepelná účinnosť moderného ohrievača

750-850 °C

Prevádzková teplota etylénovej krakovacej pece

1000C

Špičková teplota vodíkového reformátora

Typy režimov vetrania

Portfólio hlavných produktov priemyslu Tuopu

Tuopu Industry pokrýva celý priemyselný reťazec vykurovacích telies pre petrochemický priemysel, pričom všetky produkty sa vyrábajú nezávisle na základe praktických inžinierskych skúseností. Nasledujúca tabuľka uvádza hlavné kategórie produktov skutočne dodávaných spoločnosťou:

Kategória produktu	Hlavná funkcia	Typická aplikácia
Etylénová krakovacia pec	Krakuje ťažký benzín, etán a iné suroviny pri 750-850 °C na výrobu etylénu a propylénu	Výrobné jednotky olefínov
Reformátor výroby vodíka	Poskytuje tepelnú energiu až do 1000 C pre reakcie reformovania pary zemného plynu alebo uhľovodíkov	Rafinérske jednotky na dodávku vodíka
Ohrievač styrénovej jednotky	Poskytuje stabilný zdroj tepla pre proces dehydrogenácie etylbenzénu na styrén	Zariadenia na výrobu styrénu
Ohrievač CDU a VDU	Poskytuje počiatočnú tepelnú energiu na destiláciu ropy na oddelenie rôznych frakcií	Rafinérske jednotky CDU/VDU
Reformátor štyri v jednom	Integruje viaceré reakčné funkcie na optimalizáciu tepelnej účinnosti a priestorového usporiadania	Uhoľné chemické závody a závody na syntézny plyn
Zostava rúr reformátora DRI	Dodáva vysokoteplotne odolné zostavy reakčných rúrok pre priamy proces redukcie železa	Zariadenia DRI na výrobu ocele
Etylénová krakovacia trubica	Odstredivo liate rúrky z vysokoteplotnej zliatiny, ktoré odolávajú extrémnym tepelným cyklom	Sálavá časť pecí na krakovanie etylénu
Žiarivá cievka	Optimalizuje účinnosť prenosu sálavého tepla a rovnomerne rozdeľuje tepelné zaťaženie	Sálavé časti rôznych vykurovaných ohrievačov
Modul konvekčnej sekcie	Rekuperuje odpadové teplo zo spalín na zlepšenie celkovej tepelnej účinnosti	Rekuperácia odpadového tepla na konci vykurovaných ohrievačov

Etylénová krakovacia pec vs konvenčný ohrievač

Etylénová krakovacia pec predstavuje jeden z technicky najzložitejších typov vykurovaných ohrievačov v petrochemickom priemysle. Tuopu Industry má hlboké odborné znalosti v oblasti navrhovania a výroby pecí na krakovanie etylénu a ponúka klientom komplexné služby EPC od návrhu procesných balíkov až po spustenie závodu.

Konštrukčné jadro pece na krakovanie etylénu spočíva vo výbere a usporiadaní cievok so sálavým prierezom. Tuopu Industry používa odstredivo liate rúrky z vysokoteplotnej zliatiny ako materiál jadra pre sálavú sekciu, ktorý si zachováva vynikajúcu odolnosť proti tečeniu a odolnosť proti oxidácii pri prevádzkových teplotách 750-850 °C. Spoločnosť dokončila viacero projektov EPC pre pece na krakovanie etylénu, pričom nazbierala značné skúsenosti s implementáciou inžinierstva.

Kľúčové rozdiely v dizajne: Etylénové krakovacie pece musia zahriať surovinu na 750 až 850 °C počas extrémne krátkej doby zdržania a rýchlo uhasiť reakciu. Preto sálavá časť využíva konštrukcie cievok s malým priemerom a krátkodobou životnosťou s extrémne vysokými požiadavkami na rovnomernosť distribúcie tepelného toku. Bežné vykurovacie telesá sa zameriavajú na prenos tepla v ustálenom stave s relatívne uvoľneným priemerom trubice a dizajnom rýchlosti prúdenia.

Vhodnosť ohrievača pre malé zariadenia

Malé petrochemické závody čelia viacerým výzvam pri výbere ohrievača, vrátane priestorových obmedzení, kolísania tepelného zaťaženia a prispôsobivosti paliva. Cylindrické a vertikálne pece slúžia ako kompaktné riešenia s významnými výhodami v malých inštaláciách.

Valcové pece využívajú vertikálne usporiadané sálavé trubice, ktoré zaberajú minimálnu podlahovú plochu s kompaktnou štruktúrou, vďaka čomu sú ideálne pre rekonštrukčné projekty s obmedzeným priestorom. Vertikálne pece optimalizujú pomer výšky pece k priemeru, čím sa dosahujú veľké plochy prenosu sálavého tepla v rámci obmedzeného priestoru na zemi. Tuopu Industry vykonáva komplexné hodnotenia založené na nadmorskej výške projektu, klimatických podmienkach a charakteristikách paliva, aby odporučila optimálne konfigurácie pece pre malé závody.

Hodnotiaca dimenzia	Výhody valcovej pece	Výhody vertikálnej pece
Obsadenie priestoru	Malé rozmery, vhodné pre rekonštrukčné projekty	Vysoké vertikálne využitie priestoru
Rozsah tepelného zaťaženia	Stredná tepelná záťaž so stabilnou prevádzkou	Široký rozsah nastavenia tepelného zaťaženia
Náklady na inštaláciu	Vysoká modularita, krátky inštalačný cyklus	Jednoduchý základ, nízke občianske náklady
Prístupnosť údržby	Pohodlná výmena žiarivej trubice	Veľký priestor na kontrolu konvekčnej časti

Výber vysokoteplotného procesného ohrievača

Výber ohrievača pre vysokoteplotný petrochemický proces sa zameriava na dizajn sálavej sekcie, konfiguráciu horáka a optimalizáciu tepelnej účinnosti. Tuopu Industry využíva výpočtovú simuláciu dynamiky kvapalín počas fázy návrhu na optimalizáciu vzorov plameňa, čím zabraňuje lokalizovanému prehriatiu spôsobenému dopadom plameňa na rúry pece a súčasne znižuje emisie oxidov dusíka.

Sálavá sekcia slúži ako oblasť prenosu tepla jadra vykurovacieho telesa a jej konštrukcia priamo určuje tepelnú účinnosť zariadenia a prevádzkovú bezpečnosť. Optimalizáciou rozloženia tepelnej záťaže medzi sálavou a konvekčnou sekciou môžu moderné petrochemické ohrievače dosahovať tepelnú účinnosť presahujúcu 85 %. Tuopu Industry používa vysokoúčinné horáky a systémy spätného získavania odpadového tepla, aby maximalizovala efektivitu využitia energie a zároveň zabezpečila požiadavky na proces.

60 – 80 %

Podiel tepelných strát spalín

CFD

Simulácia vzoru plameňa

API 560

Medzinárodný štandard dizajnu

BMS SIS

Bezpečnostná ochrana proti blokovaniu

Žiaruvzdorná výstelka vs dizajn holých rúr

Schémy ochrany petrochemických vykurovacích rúrok sú primárne rozdelené na dizajn žiaruvzdorného obloženia a dizajn holých rúr, pričom každý z nich má použiteľné scenáre a charakteristiky údržby.

Konštrukcia žiaruvzdorného obloženia znižuje tepelné straty sálavou časťou a chráni rúry pece pred priamou eróziou spalín pri vysokých teplotách nanášaním žiaruvzdorných materiálov mimo rúr. Táto schéma je vhodná pre vysokoteplotné sálavé sekcie pracujúce nad 900 C, ale vyžaduje pravidelnú kontrolu integrity obloženia, aby sa zabránilo lokalizovanému prehriatiu trubice spôsobenému oddelením obloženia. Dizajn holých rúr eliminuje žiaruvzdorné obloženie, vystavuje rúry priamo žiareniu pece, uľahčuje každodennú kontrolu a online monitorovanie s pohodlnejším prístupom k údržbe.

Porovnávacia dimenzia	Dizajn žiaruvzdornej výstelky	Dizajn holých rúr
Použiteľná teplota	Vysokoteplotné sálavé úseky nad 900C	Stredne a nízkoteplotné sálavé a konvekčné sekcie
Vplyv na tepelnú účinnosť	Znižuje straty sálaním pece približne o 3-5%	Relatívne vyššia strata tepla v peci
Požiadavky na údržbu	Vyžaduje pravidelnú kontrolu integrity obloženia	Uľahčuje vizuálnu kontrolu a online monitorovanie
Počiatočná investícia	Vyššie náklady na materiál a stavbu	Jednoduchá štruktúra, nižšia počiatočná investícia
Životnosť	Podšívka vyžaduje pravidelnú výmenu	Životnosť trubice závisí od materiálu a prevádzkových podmienok

Základy bezpečnej prevádzky a údržby

Bezpečná prevádzka petrochemických ohrievačov je mimoriadne dôležitá. Tuopu Industry počas realizácie projektu prísne dodržiava API 560 a ďalšie medzinárodné štandardy, čím zabezpečuje, že návrh zariadenia, výber materiálu, výrobná kontrola a uvedenie inštalácie do prevádzky sú v súlade s regulačnými požiadavkami.

Medzi kľúčové bezpečnostné opatrenia patria: Systém riadenia horáka a ochrana proti zablokovaniu bezpečnostného prístrojového systému, aby sa zabránilo hromadeniu paliva v ohnisku; monitorovanie koksovania rúr pece a online technológia odkoksovania, aby sa zabránilo degradácii prenosu tepla a prehriatiu steny rúry spôsobenému vnútornými usadeninami uhlíka; viacbodové systémy monitorovania teploty a detekcie plameňa na sledovanie stavu pece v reálnom čase; pravidelná kontrola a výmena žiaruvzdorných materiálov a izolačných vrstiev na zabezpečenie konštrukčnej celistvosti telesa pece.

Odporúčanie prediktívnej údržby: Tuopu Industry odporúča prediktívnu údržbu založenú na stave, ktorá vopred identifikuje potenciálne poruchy monitorovaním parametrov, ako je teplota steny trubice, zloženie spalín a spotreba paliva, čím sa znížia neplánované prestoje.

Často kladené otázky

Aké sú hlavné zdroje tepelných strát v petrochemických ohrievačoch

Medzi primárne tepelné straty patria tepelné straty spalín, ktoré predstavujú 60 % až 80 %, straty sálaním telesa pece, straty nedokonalým spaľovaním a straty sálaním otvorom. Inštalácia predhrievačov vzduchu na rekuperáciu odpadového tepla spalín, optimalizácia hrúbky izolácie a použitie technológie spaľovania s nízkym prebytkom vzduchu môžu tieto straty výrazne znížiť.

Aký je koksovací mechanizmus v ohrievačoch a ako tomu zabrániť

Koksovanie je jav, pri ktorom uhľovodíky praskajú pri vysokých teplotách a vytvárajú uhlíkové usadeniny priľnuté na stenách rúr, čím sa znižuje účinnosť prenosu tepla a dochádza k prehrievaniu stien rúr. Preventívne opatrenia zahŕňajú kontrolu vhodnej závažnosti praskania, využívanie online technológie parného odkoksovania, výber zliatinových materiálov odolných voči koksovaniu a optimalizáciu procesov úpravy vnútorného povrchu rúr pece.

Aké sú výberové kritériá pre ohrievače s núteným ťahom oproti ohrievačom s prirodzeným ťahom

Nútený ťah je vhodný pre vysokohorské oblasti alebo aplikácie vyžadujúce presnú reguláciu spaľovacieho vzduchu, čo umožňuje vyššie rýchlosti uvoľňovania tepla na horák. Prirodzený ťah sa vyznačuje jednoduchou štruktúrou a nízkymi prevádzkovými nákladmi, ideálny pre inštalácie so stabilným prívodom palivového plynu a priaznivými podmienkami prostredia. Tuopu Industry vykonáva komplexné hodnotenia na základe projektovej nadmorskej výšky, klímy a charakteristík paliva.

Aké sú výhody odstredivo odlievaných rúr pecí oproti statickému odlievaniu

Odstredivé liatie formuje rúrkové predvalky prostredníctvom vysokorýchlostnej rotácie pod odstredivou silou, čo vedie k jednotnej mikroštruktúre bez zmršťovacích dutín a pórovitosti, so zjemnenou štruktúrou zŕn. Odolnosť proti tečeniu pri vysokej teplote a tepelná únava sú výrazne lepšie ako u staticky odlievaných rúr, vďaka čomu sú obzvlášť vhodné pre extrémne prevádzkové podmienky, ako sú pece na krakovanie etylénu.

Aké sú výhody zmluvného režimu EPC pre projekty vykurovaných ohrievačov

Model EPC integruje návrh, obstarávanie a výstavbu pod jeden zodpovedný subjekt, čím efektívne eliminuje problémy s koordináciou rozhrania, skracuje harmonogramy výstavby a kontroluje celkové investície. Tuopu Industry využíva svoju vlastnú výrobnú základňu a skúsenosti s riadením projektov a poskytuje klientom kompletné procesné služby od návrhu procesných balíkov až po spustenie závodu, vrátane EPC pre projekty pecí na krakovanie etylénu.

Ukážka produktovej série

Tuopu Industry pokrýva celý priemyselný reťazec vykurovacích telies pre petrochemický priemysel. Nasledujúca ukážka predstavuje hlavný produktový rad spoločnosti pokrývajúci kľúčové segmenty procesov vrátane krakovania etylénu, výroby styrénu a konverzie olefínov.

Etylénová krakovacia pec

Výroba olefínov

Ohrievač na styrén

Aromatická jednotka

Ohrievač na konverziu olefínov

Konverzia olefínov

Hexánový dehydrogenačný ohrievač

Dehydrogenačný proces

Ohrievač pre PDH

Jednotka PDH

Záver

Vykurovacie telesá pre petrochemický priemysel slúžia ako tepelné srdce petrochemických zariadení, pričom kvalita dizajnu priamo ovplyvňuje prevádzkovú efektívnosť, bezpečnosť a ekonomiku závodu. Tuopu Industry (Jiangsu) Co., Ltd., podporovaná kvalifikáciou dodávateľov prvej úrovne, kompletnou výrobnou základňou a rozsiahlymi skúsenosťami s projektmi EPC, poskytuje globálnym zákazníkom komplexné riešenia od konštrukčného návrhu vykurovacích telies až po výrobu zariadení a výstavbu staveniska. Či už ide o pece na krakovanie etylénu, reformátory na výrobu vodíka alebo ohrievače CDU a VDU, Tuopu Industry dodáva prispôsobené produkty a služby spĺňajúce medzinárodné štandardy.
